Kabelhandlauf vs. Kabelbalustrade: Den Unterschied verstehen

Die beiden Begriffe sind verwandt, beschreiben jedoch unterschiedliche Produkte mit unterschiedlichen Funktionen und Codeanforderungen.

Bei der Spezifikation eines Kabelhandlaufs für eine Treppe ist die Anforderung an die Griffigkeit des oberen Geländers gemäß den meisten Wohn- und Gewerbevorschriften nicht verhandelbar. Vionta Metal entwickelt Handlaufbaugruppen mit dieser Compliance-Anforderung als Ausgangspunkt.

Was ist ein Kabelhandlauf?

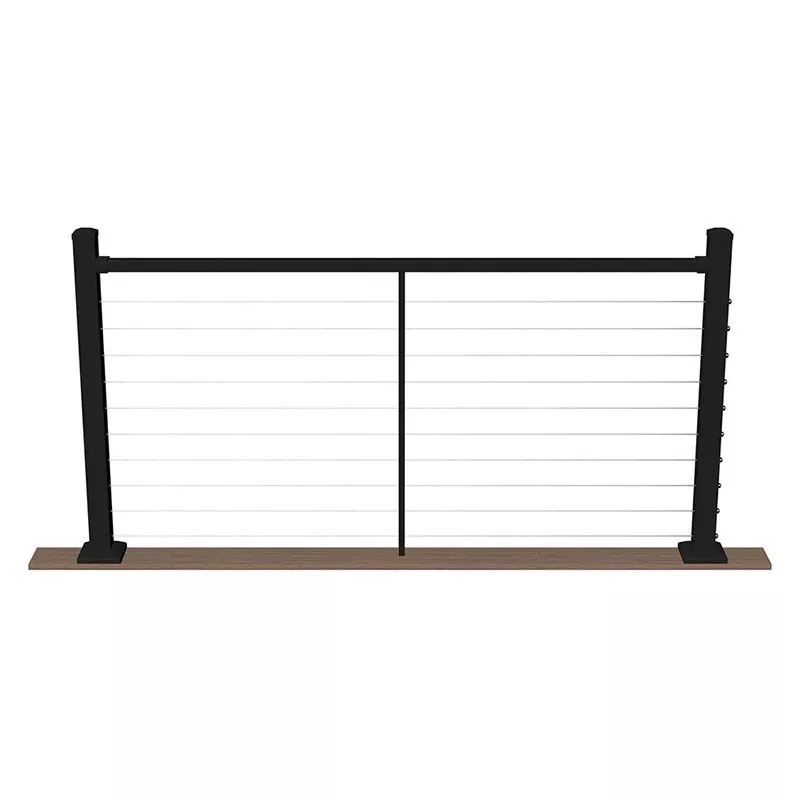

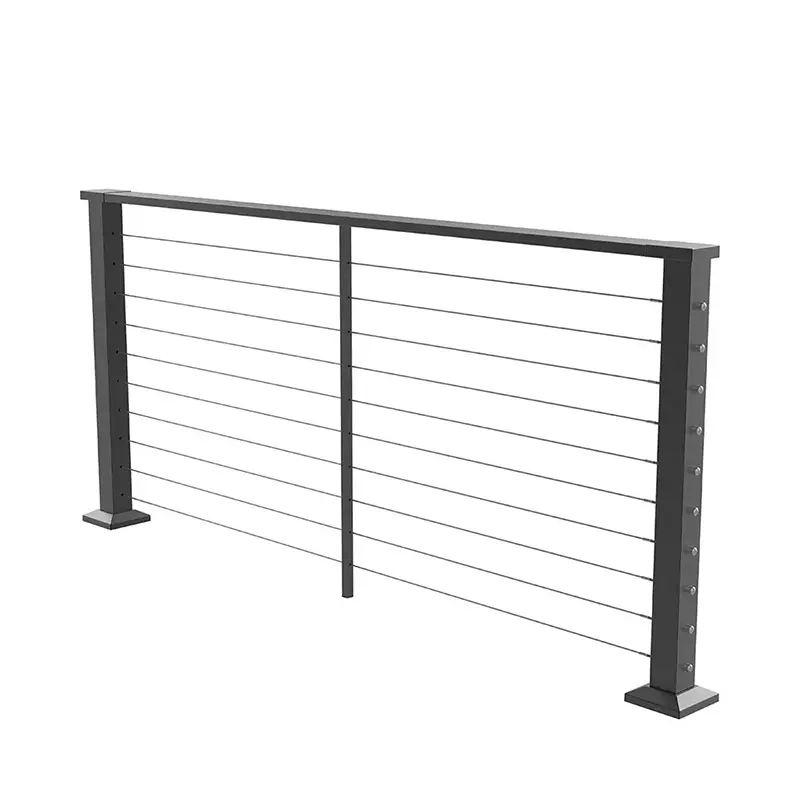

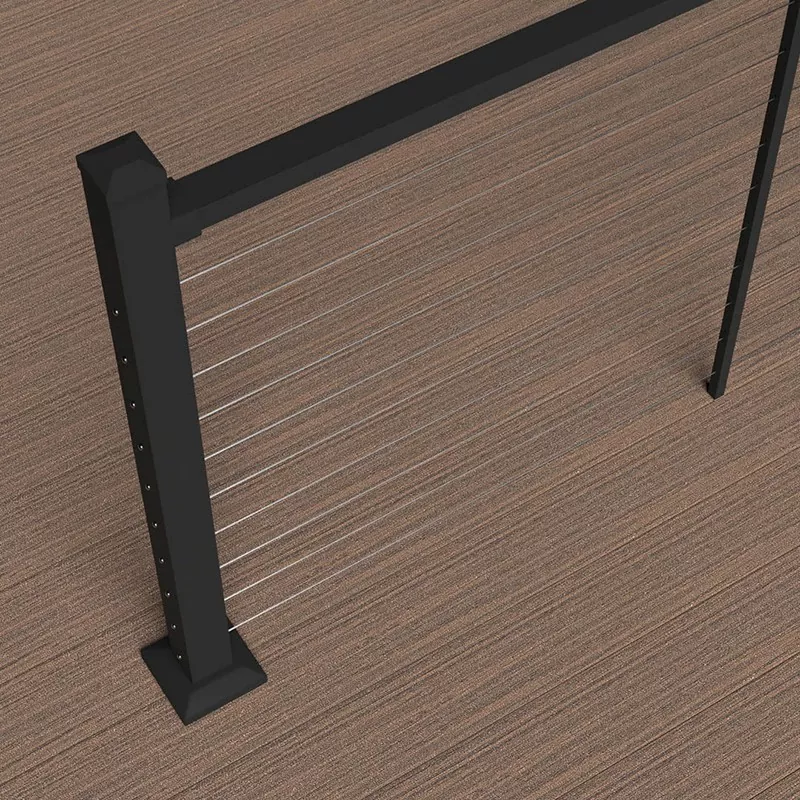

Ein Kabelhandlauf ist eine Geländerbaugruppe, bei der horizontale Edelstahlseilläufe die Füllung zwischen den Strukturpfosten bilden und über denen eine durchgehende, greifbare Oberschiene verläuft. Die Kabelfüllung ersetzt herkömmliche massive Baluster oder Paneele, wodurch die Sichtlinien erhalten bleiben und gleichzeitig die strukturellen Sicherheitsanforderungen eines vorschriftskonformen Schutz- oder Handlaufsystems erfüllt werden.

Die Oberschiene ist das prägende Element. Es muss durchgehend sein, die richtige Höhe haben und einen greifbaren Querschnitt bieten, der es den Benutzern ermöglicht, beim Überqueren von Treppen oder Rampen den Kontakt aufrechtzuerhalten. Vionta Metal liefert Oberschienen aus rundem Edelstahlrohr (die gängigste Ausführung) und mit holzverkleideten Kanälen (für Anwendungen, bei denen eine wärmere Grifffläche erforderlich ist).

Materialoptionen

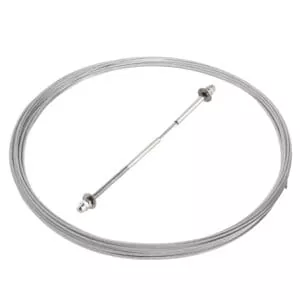

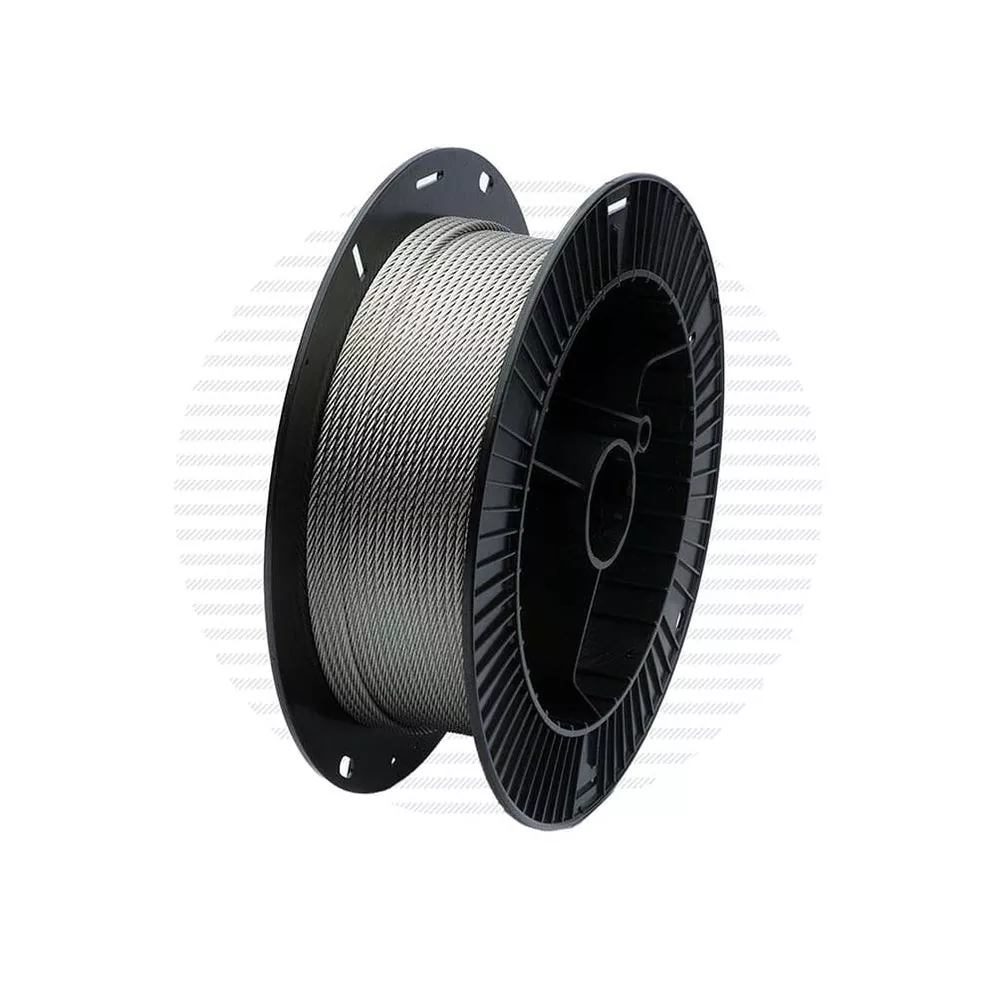

Alle Kabel, Pfosten und Armaturen werden in Edelstahl 304 oder 316 geliefert. Die geeignete Qualität hängt von der Installationsumgebung ab:

Geben Sie durchgehend die gleiche Qualität für Kabel, Pfosten, Armaturen und Oberschienenrohr an, um galvanische Korrosion zwischen unterschiedlichen Metallen zu vermeiden.

Technische Spezifikationen

Code-ComplianceReferenz

Kabelhandlaufsysteme werden in Projekten in verschiedenen regulatorischen Rahmenwerken eingesetzt. Das Folgende gilt speziell für Handlaufanforderungen (nicht Schutz-/Balustradenbestimmungen):

Die Standard-Rundrohr-Oberschiene (Ø 42,4 mm) von Vionta Metal liegt innerhalb des Greifbereichs für IRC-, IBC-, AS 1428.1- und ABC-Anforderungen. Produktabmessungsdaten und Materialzertifikate sind auf Anfrage erhältlich, um Konformitätseinreichungen zu unterstützen.

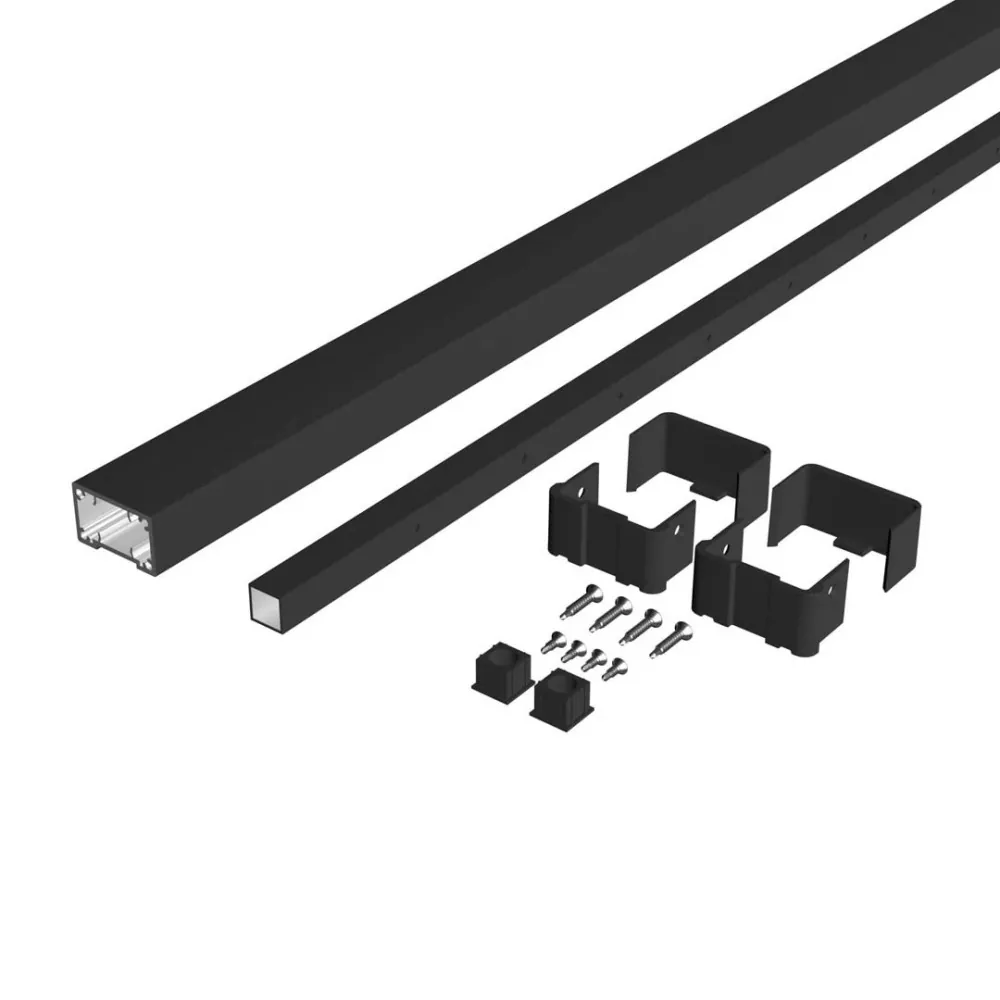

Systemkomponenten

Anwendungsszenarien

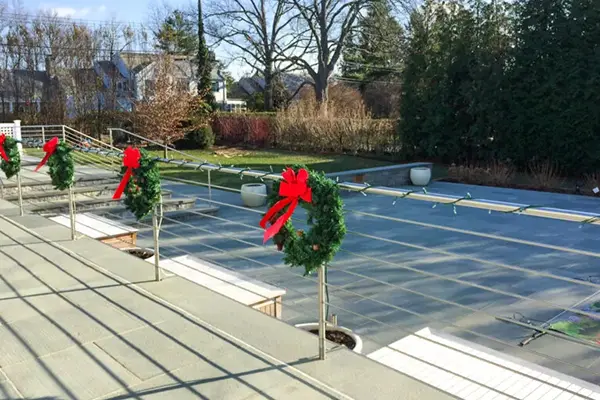

Seilhandlaufsysteme kommen überall dort zum Einsatz, wo neben einer offenen Seilausfachung ein normgerechter, greifbarer Handlauf erforderlich ist. Zu den gängigen Anwendungen gehören:

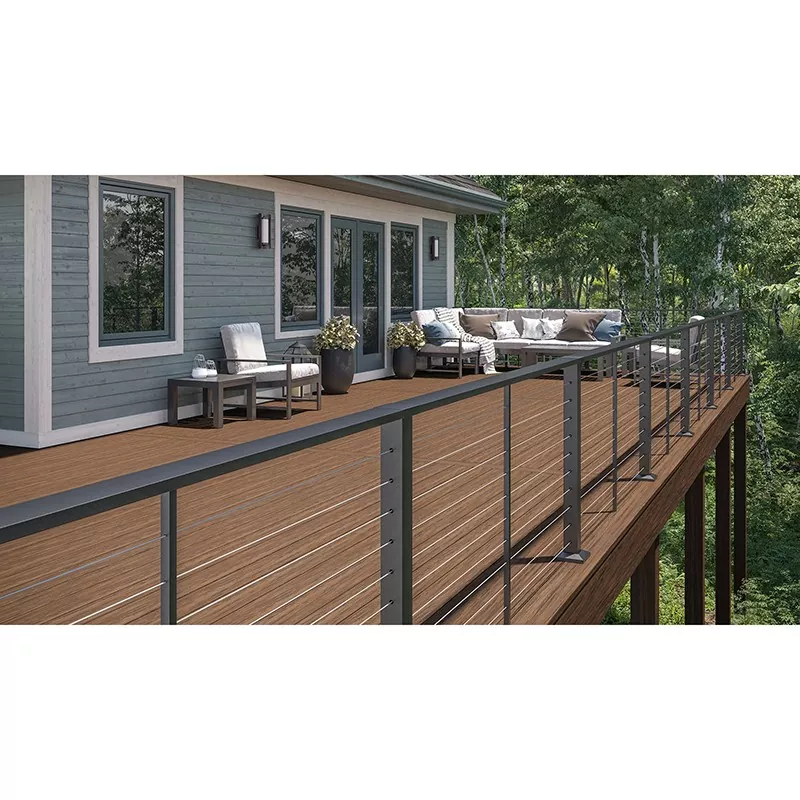

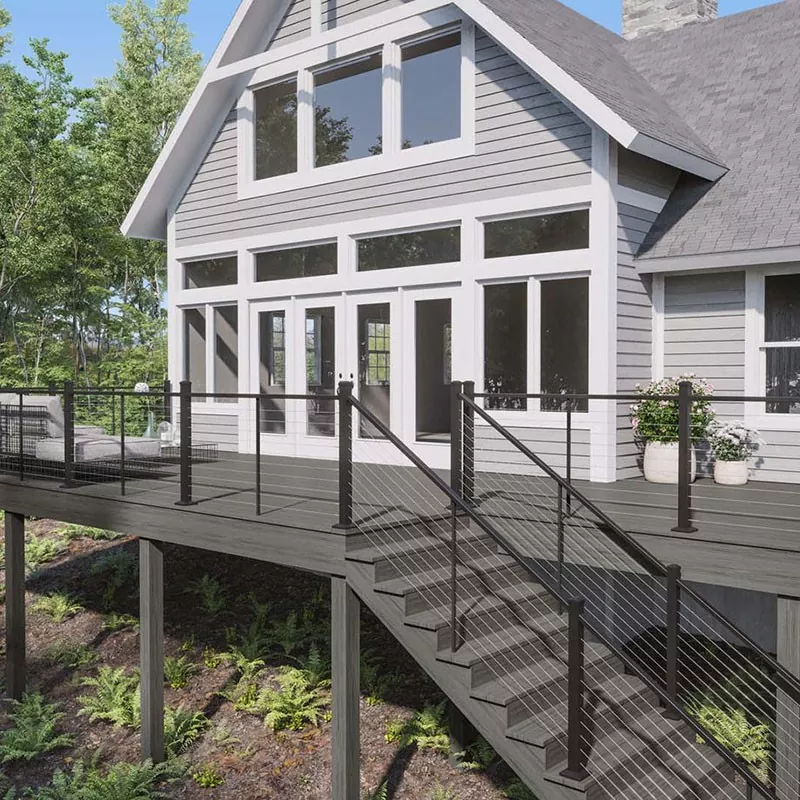

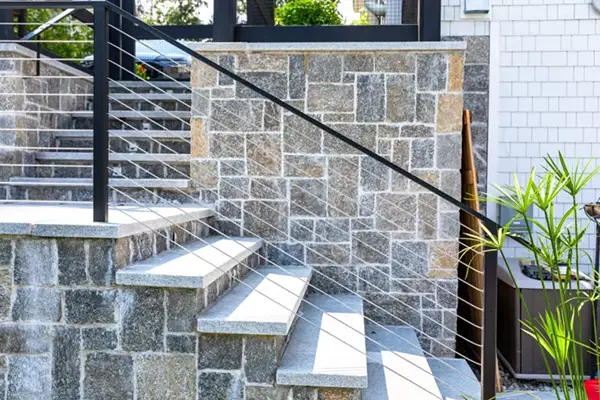

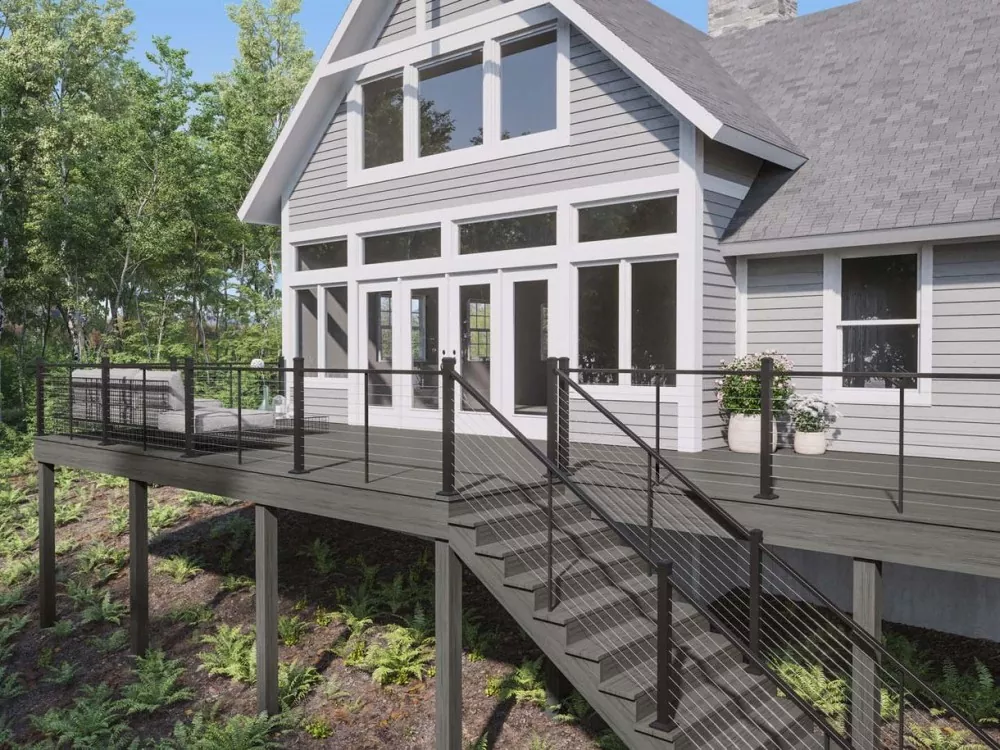

Innentreppen für Wohnhäuser und Dachbodentreppen – Außentreppen aus Holzdecks – Gewerbetreppenkerne aus Beton und Stahl – Treppengeländer für Hotels und Gastgewerbe – Handlaufsysteme für öffentliche Treppen und Rampen – Zwischengeschoss- und Galerietreppenverbindungen – Rolltreppen- und Fahrsteigbalustraden

Anpassungsoptionen

Vionta Metallfertigt Seilhandlaufsysteme nach projektspezifischen Anforderungen. Die folgenden Parameter können alle bei der Bestellung angegeben werden:

Für Importeure und Bauprodukthändler stehen OEM- und Private-Label-Programme zur Verfügung. Kontaktieren Sie riley@viontametal.com mit Projektzeichnungen oder Spezifikationen für ein maßgeschneidertes Angebot.

Installationsübersicht

Die Installation eines Kabelhandlaufs auf einer Treppe erfolgt in der gleichen Reihenfolge wie bei einem Flachdecksystem, mit zusätzlichen Überlegungen zum Treppenneigungswinkel und den durchgehenden oberen Schienenläufen.

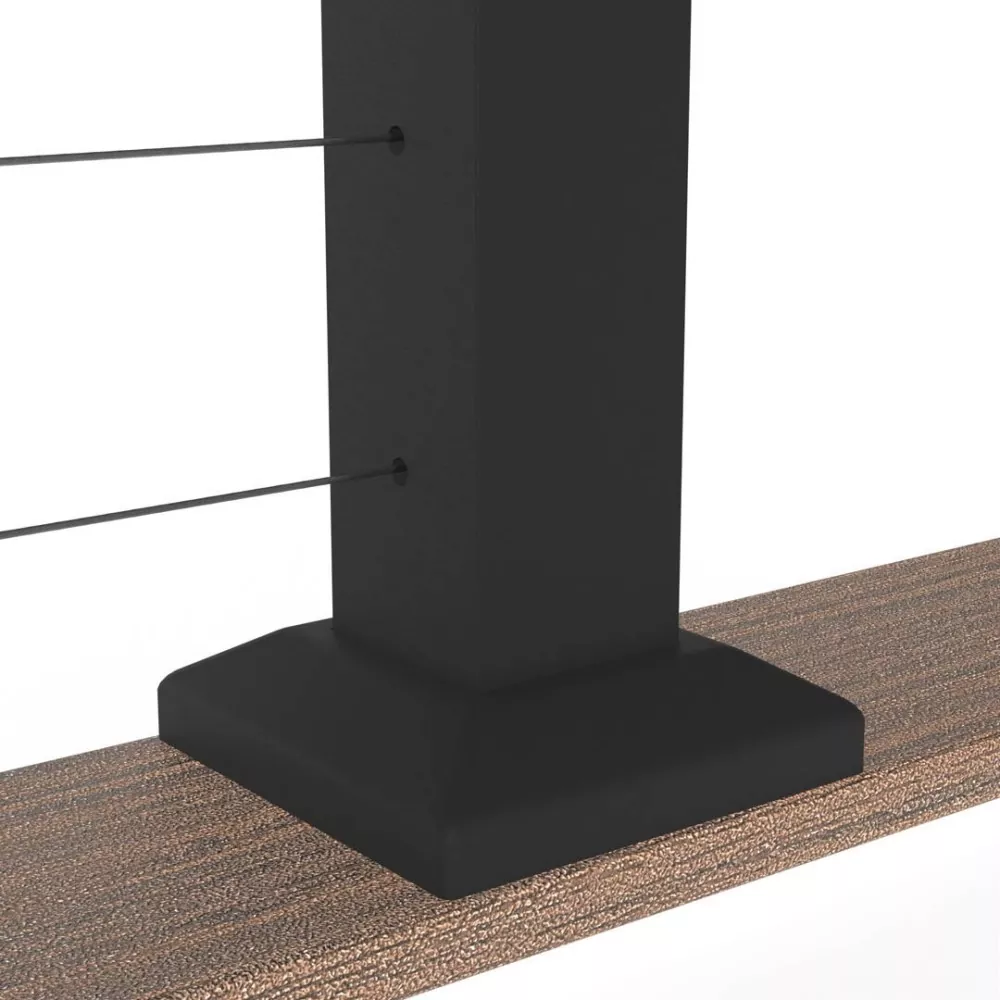

1. Befestigen Sie die Pfostengrundplatten in den angegebenen Mitten an der Treppenwange oder dem Untergrund. Bei Treppenanwendungen werden die Pfosten normalerweise senkrecht und nicht senkrecht zur Neigung angebracht.

2. Pfosten lotrecht ausrichten und Grundplatten befestigen. Überprüfen Sie die Ausrichtung mit einer Schnurlinie vom oberen zum unteren Pfosten.

3. Das Zuleitungskabel verläuft durch Pfosten und Zwischenführungen. Bei geneigten Treppenläufen werden am oberen und unteren Pfosten Kabelwinkelbeschläge verwendet.

4. Bringen Sie Spannung auf die Kabelführungen gemäß dem Spannspezifikationsblatt von Vionta an. Die Zielspannung variiert je nach Kabeldurchmesser und Pfostenspanne.

5. Befestigen Sie die obere Schiene – durchgehend vom oberen Treppenabsatz bis zur unteren Spindel. Wandhalterungen befestigen die Schiene bei Bedarf an Mauerwerk oder Holz.

6. Überprüfen Sie den Kabelabstand, das Pfostenlot und das Drehmoment aller Befestigungselemente. Nachspannen nach 30 Tagen.

Vionta Metallstellt bei jeder Bestellung PDF-Installationsanleitungen, treppenspezifische Spannungsspezifikationsblätter und Montagedrehmomentwerte zur Verfügung. Für komplexe Treppenkonfigurationen stellt unser technisches Team auf Anfrage Werkstattzeichnungen zur Verfügung.

Qualitätskontrolle

Werks- und OEM-Dienstleistungen

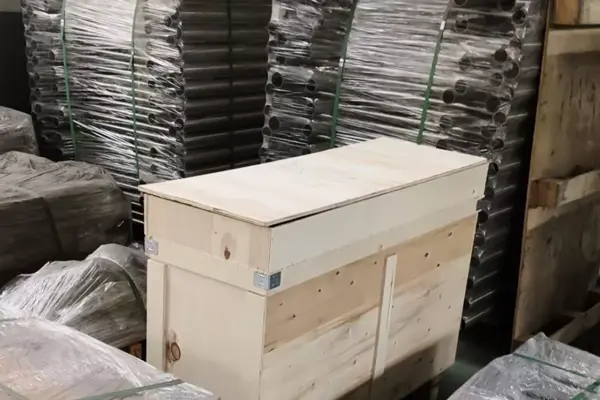

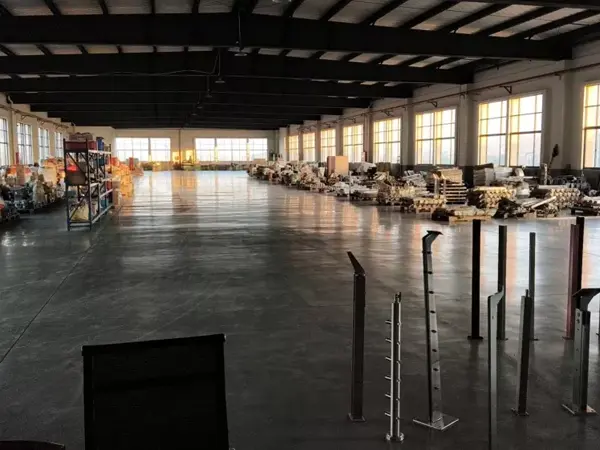

Vionta Metallbetreibt eine eigene Produktionsstätte in Cixi, Ningbo. Wir übernehmen das Extrudieren, Schneiden, Schweißen, Polieren, die Kabelmontage und die Inspektion vor dem Versand im eigenen Haus. Es stehen OEM- und Private-Label-Programme zur Verfügung – wir können Kabelhandlaufsysteme nach Ihren Vorgaben herstellen, Ihre Markenmarkierungen anbringen und entsprechend Ihren Etikettierungsanforderungen verpacken.

Wir liefern Kabelhandlaufsysteme nach Großbritannien, Deutschland, in die Niederlande, nach Australien, Kanada und in die Vereinigten Staaten. Für Projekte, die dies erfordern, stehen Materialtestzertifikate und Inspektionsunterstützung durch Dritte zur Verfügung.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Seilhandlauf und einer Seilbalustrade?
Ein Seilhandlauf verfügt über eine greifbare Oberschiene als primäres Funktionselement – ​​dies ist die richtige Spezifikation für Treppenanwendungen, bei denen Vorschriften einen durchgehenden Handlauf erfordern. Unter einer Seilbalustrade versteht man das komplette Schutzsystem (Pfosten plus Seilfüllung) und beinhaltet möglicherweise keine greifbare Oberschiene. Für Treppen Kabelhandlauf angeben; Für Terrassen- und Balkonumfänge bitte Kabelbalustrade angeben.

Welche Oberschienenprofile gibt es?
Rundrohr aus Edelstahl mit Ø 42,4 mm oder Ø 48,3 mm (gebürstet oder hochglanzpoliert) und holzverkleideter Kanal mit einem Querschnitt von ca. 45×65 mm. Die Rundrohroptionen liegen innerhalb des von IRC, IBC und AS 1428.1 geforderten Bereichs für greifbare Durchmesser.

Kann der Seilhandlauf auf Winkel- oder Wendeltreppen verwendet werden?
Ja. Eckpfosten mit Kabelwinkelbeschlägen ermöglichen eine Richtungsänderung der Kabelführung an Podesten ohne Unterbrechung der Füllung. Vionta Metal fertigt auf Anfrage Systeme mit projektspezifischer Treppengeometrie.

Welche Kabelqualität sollte ich für Außeninstallationen angeben?
Für die meisten Außenumgebungen ist die Güteklasse 304 ausreichend. Geben Sie für Installationen an der Küste, am Wasser oder an Pools durchgehend 316 an – Kabel, Pfosten und alle Armaturen. Verwenden Sie für alle Metallkomponenten die gleiche Qualität, um galvanische Korrosion zu vermeiden.

Erfüllt der Kabelhandlauf die Anforderungen der Treppenhandlaufvorschriften?
Ja, wenn der Durchmesser der oberen Schiene innerhalb des greifbaren Bereichs liegt (typischerweise 1,25–2 Zoll / 32–51 mm für US-Codes). Vionta Metal kann Spezifikationen und Maßdaten zur Unterstützung der Konformitätsdokumentation für IRC, IBC, AS 1428.1, BS EN 1991 und NBC bereitstellen.

Wie lange ist die Lieferzeit aus China?
Die Standardproduktion und der Versand dauern je nach Auftragsvolumen und Individualisierung 15–25 Tage. Lieferzeiten werden in der Angebotsphase bestätigt.
